disjoncteur thermique 110°

Vous avez un souci sur un équipement électrique ou électronique, en climatisation, ABS... Cette rubrique vous est réservée...

disjoncteur thermique 110°

Messagepar oliv19 » 24 02 2008 10:54

bonjour a tous , je viens demander un avis sur le fonctionnement du disjoncteur thermique d une platine de resistance de chauffage ( modele tdx avec clim ) . je vois que celui-ci est muni d une languette de metal souple : hors fonctionnement quelle doit etre la position de cette languette avec le plot de contact qui lui fait face ? :shock: merci de votre aide :lol:
Avatar de l’utilisateur
oliv19
Membre TX/GTX/Turbo-d
Membre TX/GTX/Turbo-d

Messages: 586
Âge: 55
Inscription: 04 02 2008 20:19
Localisation: Corréze -Allassac-

Messagepar Tronic » 24 02 2008 15:30

Salut Oliv


Comme tu l'as dit, c'est un disjoncteur donc ça coupe l'alim du ventilo si jamais sa turbine est bloquée et qu'on veut le mettre en marche.
S'il ne tourne pas, les résistances vont chauffer, la chaleur va monter et faire déclencher son bilame à 110°C.
Ca peut éviter de mettre le feu à la voiture. ;)

Mais en n'en n'étant conscient, j'ai déjà souder le bilame sans avoir eu de problème ensuite. Il est très fréquent de trouver son contact non passant, ce qui empêche ce ventilo de tourner.

Voilà, tu fais comme tu veux pour le souder ou non... ;)
En vacances alors ne m'en voulez pas si je ne vous réponds pas !


Je vends aussi des SAF 1091. Cliquez ici pour en commander.

C’est en réunissant toutes nos connaissances que la R25 restera une voiture à vivre…
Avatar de l’utilisateur
Tronic
Président honneur du Club
Président honneur du Club

Messages: 16193
Âge: 48
Inscription: 29 05 2005 18:17
Localisation: Dans l'fin fond du Berry

Messagepar oliv19 » 24 02 2008 18:17

merci tronic , je vais me pencher sur cette idee et essayer egalement de le controler de facon plus fine aussi , au multimetre :D merci et bonne soiree
Avatar de l’utilisateur
oliv19
Membre TX/GTX/Turbo-d
Membre TX/GTX/Turbo-d

Messages: 586
Âge: 55
Inscription: 04 02 2008 20:19
Localisation: Corréze -Allassac-

disjoncteur thermique 110°

Messagepar oliv19 » 01 03 2008 16:24

bonjour tronic , je viens de remettre ma platine de resistance de chauffage en fonction :? a ce sujet lorsque le plot du petit disjoncteur est en contact avec la lamelle en cuivre , je retrouve toutes mes vitesses , mais celui-ci fume aussitot :oops: donc je retire de suite ma prise blanche ! serait -ce donc ce disjoncteur l l unique responsable de mon probleme :shock:
merci de ton avis :lol:
Avatar de l’utilisateur
oliv19
Membre TX/GTX/Turbo-d
Membre TX/GTX/Turbo-d

Messages: 586
Âge: 55
Inscription: 04 02 2008 20:19
Localisation: Corréze -Allassac-

Messagepar Tronic » 01 03 2008 16:37

Salut Oliv19

Oh oui, il est souvent en cause ce petit bilame.
Si tu es obligé d'appuyer dessus pour qu'il fonctionne et que le ventilo tourne bien sans aucun bruit suspect et que les résistances ne chauffent pas plus que ça, c'est bien qu'il est fatigué.

Une petite soudure s'impose. ;)

Attention à ne pas toucher les résistances si tu sélectionne les vitessses 1 à 3, car elles sont très chaudes. ;)
En vacances alors ne m'en voulez pas si je ne vous réponds pas !


Je vends aussi des SAF 1091. Cliquez ici pour en commander.

C’est en réunissant toutes nos connaissances que la R25 restera une voiture à vivre…
Avatar de l’utilisateur
Tronic
Président honneur du Club
Président honneur du Club

Messages: 16193
Âge: 48
Inscription: 29 05 2005 18:17
Localisation: Dans l'fin fond du Berry

disjoncteur thermique 110°

Messagepar oliv19 » 01 03 2008 16:44

salut tronic et merci de ta reponse , je vais a tout hasard essayer de savoir si on peut toujours trouver cette piece en garage :? mais j en doute! j avoue que je suis un peu frileux a l idee de le souder :oops: sinon le soleil vient de refaire son apparition en correze :D
Avatar de l’utilisateur
oliv19
Membre TX/GTX/Turbo-d
Membre TX/GTX/Turbo-d

Messages: 586
Âge: 55
Inscription: 04 02 2008 20:19
Localisation: Corréze -Allassac-

Messagepar Tronic » 01 03 2008 16:48

Et bien comme tu veux... :sm28:

Demande la ref suivante pour la platine complète: 77 01 030 409.

Ca valait autour de 80 € voilà quelques années déjà. ;)
En vacances alors ne m'en voulez pas si je ne vous réponds pas !


Je vends aussi des SAF 1091. Cliquez ici pour en commander.

C’est en réunissant toutes nos connaissances que la R25 restera une voiture à vivre…
Avatar de l’utilisateur
Tronic
Président honneur du Club
Président honneur du Club

Messages: 16193
Âge: 48
Inscription: 29 05 2005 18:17
Localisation: Dans l'fin fond du Berry

disjoncteur thermique 110°

Messagepar oliv19 » 01 03 2008 18:14

merci de la precision tronic ; en effet le prix de cette piece pour le peu de technologie qu elle presente est un peu excessif quand meme :x sinon une fois soude peut -on etre certain que le fusible correspondant au circuit me protegera d un depart d incendie eventuel :oops:
Avatar de l’utilisateur
oliv19
Membre TX/GTX/Turbo-d
Membre TX/GTX/Turbo-d

Messages: 586
Âge: 55
Inscription: 04 02 2008 20:19
Localisation: Corréze -Allassac-

Messagepar Tronic » 01 03 2008 19:09

Bah ça, de ce coté, on ne peut être sur de rien.
Mais si ça sent la cramé, on l'arrête le ventilo.

Ca fait au moins 5 ou 6 fois que je le shunte et je n'ai encore jamais eu de retour.
De plus, c'est même pas dis que sur les autos modernes, ils mettent encore un disjoncteur. ;)
En vacances alors ne m'en voulez pas si je ne vous réponds pas !


Je vends aussi des SAF 1091. Cliquez ici pour en commander.

C’est en réunissant toutes nos connaissances que la R25 restera une voiture à vivre…
Avatar de l’utilisateur
Tronic
Président honneur du Club
Président honneur du Club

Messages: 16193
Âge: 48
Inscription: 29 05 2005 18:17
Localisation: Dans l'fin fond du Berry

Messagepar oliv19 » 01 03 2008 23:01

merci, Tronic.
Mais comment dois-je souder le disjoncteur, as-tu une photo explicite ( si possible ) :D
Avatar de l’utilisateur
oliv19
Membre TX/GTX/Turbo-d
Membre TX/GTX/Turbo-d

Messages: 586
Âge: 55
Inscription: 04 02 2008 20:19
Localisation: Corréze -Allassac-

Messagepar Tronic » 01 03 2008 23:53

Non j'ai pas de photo, mais c'est simple... ;)

Tu grattes le contact des 2 cotés avec une lame de cutter ou papier de verre et tu étames les 2 cotés avec un peu d'étain.
Ensuite, tu chauffes les 2 morceaux et tu appuis avec un petit tournevis.

Et hop, contact rétablit. ;)
En vacances alors ne m'en voulez pas si je ne vous réponds pas !


Je vends aussi des SAF 1091. Cliquez ici pour en commander.

C’est en réunissant toutes nos connaissances que la R25 restera une voiture à vivre…
Avatar de l’utilisateur
Tronic
Président honneur du Club
Président honneur du Club

Messages: 16193
Âge: 48
Inscription: 29 05 2005 18:17
Localisation: Dans l'fin fond du Berry

Messagepar Yanou » 01 03 2008 23:58

Salut,

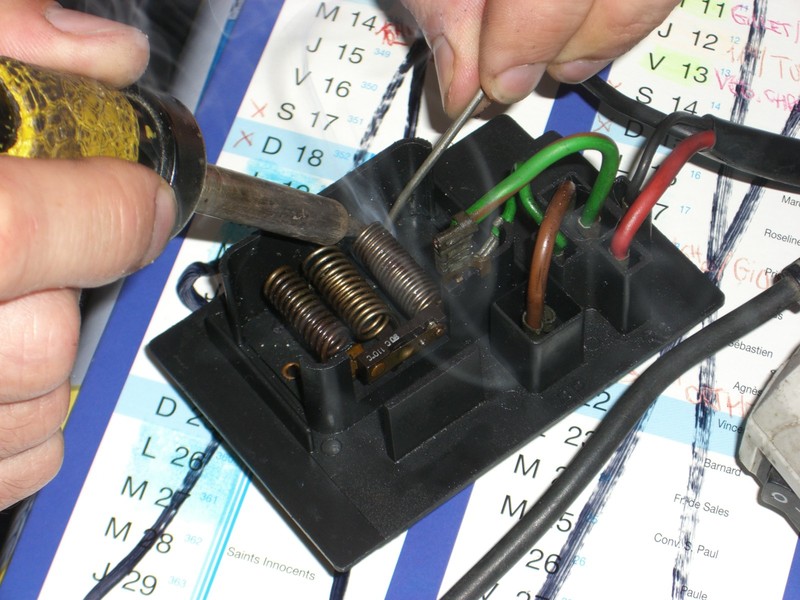

J'ai deux photos qui montrent Tronic entrain de faire des soudures sur cette platine :P


Yanou : Renault 25 Turbo-D Série Limitée Beverly
La Renault 25, une passion à vivre
Avatar de l’utilisateur
Yanou
Président honneur du Club
Président honneur du Club

Messages: 18651
Inscription: 30 04 2005 21:24
Localisation: Meaux

Messagepar oliv19 » 02 03 2008 12:26

bonjour de nouveau , je te presente mon ancienne platine de resistance sur laquelle j ai tente de souder mes contacts , mais sur l un d entre eux , ma soudure ne prend pas :evil: ( soudure 60% etain ) :?: la soudure ne serait-elle pas la bonne pour ce travail la :?: merci de tes conseils , je te joins la photo de mon ancienne platine qui me sers de test.

<img src="http://sd-1.archive-host.com/membres/images/25924187762122255/piece_autoJPG.jpg" width="800" height="600">
Avatar de l’utilisateur
oliv19
Membre TX/GTX/Turbo-d
Membre TX/GTX/Turbo-d

Messages: 586
Âge: 55
Inscription: 04 02 2008 20:19
Localisation: Corréze -Allassac-

Messagepar Tronic » 02 03 2008 13:59

Re Oliv19

Ah oui, il faut surement l'étain spécial muni d'acide pour le décapage.

Ou alors tu mets toi même un peu d'acide chloridrique et ça devrait le faire avec ton fil.
Mais elle a l'air d'avoir chauffé ta machine et les cosses risquent de s'enfoncer quand tu branchera le connecteur.
En vacances alors ne m'en voulez pas si je ne vous réponds pas !


Je vends aussi des SAF 1091. Cliquez ici pour en commander.

C’est en réunissant toutes nos connaissances que la R25 restera une voiture à vivre…
Avatar de l’utilisateur
Tronic
Président honneur du Club
Président honneur du Club

Messages: 16193
Âge: 48
Inscription: 29 05 2005 18:17
Localisation: Dans l'fin fond du Berry

Messagepar oliv19 » 02 03 2008 14:18

merci tronic , je suis content d apprendre et vais acheter des que possible ce etain adequat :lol: bon appetit ;)
Avatar de l’utilisateur
oliv19
Membre TX/GTX/Turbo-d
Membre TX/GTX/Turbo-d

Messages: 586
Âge: 55
Inscription: 04 02 2008 20:19
Localisation: Corréze -Allassac-

Messagepar Tronic » 02 03 2008 14:22

Bonne initiative de ta part, de plus il pourra servir à autre chose aussi. ;)

Bon :sm21: :lol:
En vacances alors ne m'en voulez pas si je ne vous réponds pas !


Je vends aussi des SAF 1091. Cliquez ici pour en commander.

C’est en réunissant toutes nos connaissances que la R25 restera une voiture à vivre…
Avatar de l’utilisateur
Tronic
Président honneur du Club
Président honneur du Club

Messages: 16193
Âge: 48
Inscription: 29 05 2005 18:17
Localisation: Dans l'fin fond du Berry

Messagepar oliv19 » 15 03 2008 16:53

bonjour a tous , je retourne vers vous pour vous présenter la réfection de ma platine de résistance de chauffage sur laquelle j'ai adapté un disjoncteur électronique ( calibre lui par contre à 100° ) 8) ainsi je conserve une sécurité active et la pièce est prévue pour un fonctionnement de 30000 cycles ;) rassurant quand même !

<img src="http://sd-1.archive-host.com/membres/images/25924187762122255/nouveau_capteur_1JPG.jpg" width="800"></a>

<img src="http://sd-1.archive-host.com/membres/images/25924187762122255/nouveau_capteur_2JPG.jpg" width="800"></a>

<img src="http://sd-1.archive-host.com/membres/images/25924187762122255/nouveau_capteur_3JPG.jpg" width="800"></a>

<img src="http://sd-1.archive-host.com/membres/images/25924187762122255/nouveau_capteur_5JPG.jpg" width="800"></a>
Avatar de l’utilisateur
oliv19
Membre TX/GTX/Turbo-d
Membre TX/GTX/Turbo-d

Messages: 586
Âge: 55
Inscription: 04 02 2008 20:19
Localisation: Corréze -Allassac-

Messagepar Tronic » 15 03 2008 22:06

Salut Oliv19

Hum bon bolot :P
Mais t'as changé la platine par la même occasion?
Les connexions des résistances sont bonnes et le plastique n'est pas brulé. ;)
En vacances alors ne m'en voulez pas si je ne vous réponds pas !


Je vends aussi des SAF 1091. Cliquez ici pour en commander.

C’est en réunissant toutes nos connaissances que la R25 restera une voiture à vivre…
Avatar de l’utilisateur
Tronic
Président honneur du Club
Président honneur du Club

Messages: 16193
Âge: 48
Inscription: 29 05 2005 18:17
Localisation: Dans l'fin fond du Berry

Messagepar oliv19 » 16 03 2008 13:44

bonjour tronic :D , j avais récupéré cette autre platine a la casse , propre certes mais néanmoins le disjoncteur était défectueux .je m étais fais la main
sur la plus abîmée avant de me concentrer sur la dernière effectivement 8) par ailleurs , ce matin grâce aux conseils du club , j ai démonté le panneau de porte passager pour accéder a une prise blanche située au fond de la portière en rapport avec la sonde de température ( pulvérisation de produit contact professionnel ) , et me voila a nouveau avec une température réaliste affichée! :o bon dimanche a toi :lol:
Avatar de l’utilisateur
oliv19
Membre TX/GTX/Turbo-d
Membre TX/GTX/Turbo-d

Messages: 586
Âge: 55
Inscription: 04 02 2008 20:19
Localisation: Corréze -Allassac-

Messagepar Tronic » 16 03 2008 13:48

Ok Olive19, bon dimanche à toi également. :P
En vacances alors ne m'en voulez pas si je ne vous réponds pas !


Je vends aussi des SAF 1091. Cliquez ici pour en commander.

C’est en réunissant toutes nos connaissances que la R25 restera une voiture à vivre…
Avatar de l’utilisateur
Tronic
Président honneur du Club
Président honneur du Club

Messages: 16193
Âge: 48
Inscription: 29 05 2005 18:17
Localisation: Dans l'fin fond du Berry


Retourner vers Electricité et électronique
